鏡頭的技術介紹
IS影像穩定器／動態防抖
鏡頭上的高精度手抖動補償機構?？蓪?shí)現約2-5級快門速度的補償效果，使手持拍攝更加穩定。
鏡頭可對手抖動進行有效的補償

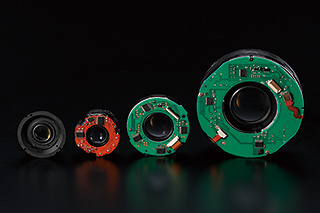

IS單元
佳能自主研發的手抖動補償機構IS影像穩定器是通過使鏡頭一部分光學元件平行移動的方式抑制手抖動的。鏡頭的手抖動補償機構可以根據不同的鏡頭實現有針對性的補償。手抖動補償效果因鏡頭而異，大部分可得到最大相當于約3-4級快門速度的補償效果，補償效果好的型號最大可發揮約5級快門速度的效果。除了能夠抑制抖動拍出銳利畫質，同時可起到穩定取景器畫面的作用，有益于構圖捕捉被攝體。自動對焦感應器和自動曝光感應器接收的圖像信號也更穩定，從而還可提高自動對焦和自動曝光的精度。
IS影像穩定器的基本原理
手抖動造成鏡頭前部向下晃動時，由于光線不能通過鏡頭的中央到達成像面，因此成像面上的圖像中心也會(huì )向下移動。
IS影像穩定器打開的狀態下，如發生手抖動，補償光學元件移動以補償光軸，以得到?jīng)]有抖動的圖像。
當鏡頭由于手抖動而傾斜時，被攝體的光線偏離了鏡頭理想的光軸，這就形成了我們所說的抖動。光學元件垂直于光軸水平移動以調節光軸，并根據鏡頭的抖動量調整自身的移動量。通過保持到達成像面光線狀態的穩定來達到補償畫面抖動的目的。這就是IS影像穩定器的基本原理。對于手抖動補償機構來說重要的就是檢測振動的陀螺儀感應器、補償用光學元件以及控制其動作的算法。這些因素能否很好地協同工作，是能否達到良好補償效果的關鍵。配備IS影像穩定器的鏡頭在鏡頭內采用了兩個振動陀螺儀感應器，能夠高精度進行檢測，還采用了小巧輕便且可控性好的動圈元件直接驅動補償用光學元件。補償用光學元件的位置由IRED（紅外發光二極管）和PSD（位置靈敏探測器）進行檢測、反饋并進行控制。
IS單元的結構
對應靜物攝影的“模式1”和追隨拍攝運動物體時使用的“模式2”
IS影像穩定器是通過感應器檢測相機的運動，并根據運動量（抖動量）移動補償用光學元件，來補償抖動的裝置。作為基本模式的“模式1”就是假定被攝體為靜止不動，通過鏡頭內部補償用光學元件的動作，對上下左右方向傾斜的抖動進行補償?！澳Ｊ?”是為了進行追隨拍攝而設置的，在移動鏡頭拍攝時，如在一定時間內持續發生較大抖動，則在此方向上的抖動補償將自動停止。這樣取景器內的圖像也會(huì )變得穩定。此外，在水平方向進行追隨拍攝時，不補償水平方向的抖動，只有垂直方向還在持續進行抖動補償，從而來消除垂直方向上產生的手抖動。由于沒有進行多余的補償，手抖動補償功能能夠協助拍攝者更好地根據意圖進行拍攝。
模式2的兩種補償控制
EF 100-400mm f/4.5-5.6L IS II USM 光圈值：f/14 快門速度：1/60秒
另外，很多未配備模式2的鏡頭也能在相機自動檢測出追隨拍攝后，有針對性地進行與模式2類似的抖動補償動作。（部分鏡頭除外）。
僅曝光過程中進行補償的模式3
拍攝足球或橄欖球等體育運動時，通過取景器追蹤無規律激烈運動的選手期間，可能因IS影像穩定器的作用導致畫面來回晃動。為滿足體育攝影領域對捕捉激烈運動的需求，模式3應運而生。半按快門按鈕時不進行手抖動補償，取景器畫面與IS影像穩定器關閉時的狀態一樣，便于追蹤被攝體。僅在全按快門按鈕后的曝光期間進行手抖動補償。
EF 200-400mm f/4L IS USM EXTENDER 1.4×、EF 100-400mm f/4.5-5.6L IS II USM等遠攝、超遠攝變焦鏡頭和EF 300mm f/2.8L IS II USM、EF 400mm f/2.8L IS II USM等遠攝、超遠攝定焦鏡頭配備了模式3。
使用三腳架/獨腳架時IS影像穩定器的動作
安裝到三腳架上拍攝時會(huì )有輕微的相機抖動，配備IS影像穩定器的鏡頭中，有些具備防止誤補償此類抖動的功能，也有機型具備針對此類輕微相機抖動有效進行補償的功能。此外，使用獨腳架時，所有配備IS影像穩定器的鏡頭都能得到與手持拍攝相同的手抖動補償效果。
動態防抖
動態防抖拓展了IS影像穩定器的補償范圍，可有效應對邊走邊拍。短片拍攝時可發揮作用。
邊走邊拍的抖動也能得到抑制
使用搭載了動態防抖模式的鏡頭，邊走邊進行短片拍攝時也能有效抑制手抖動。特別是廣角焦段的補償范圍大，能強效補償手抖動。
